二次元計測プログラム

メーカー名:ARMSSYSTEM

型番:ARU3-MP

58,000円(税抜)

・新二次元計測ソフト+USBライセンスキーのセット
・AUSB/AUSB3シリーズのUSBキーはご利用頂けません。

納期:約1週間

PC上にあらかじめ保存されているJPEGもしくはBMP画像を読み込んで、その画像上での二次元計測をおこなえます。
付属の専用USBライセンスキーをPCへ接続した時に、計測メニューが表示されます。
ARU3-2234Sへの計測機能追加用としてもお使い頂けます。

二次元計測プログラム ARU3-MP 詳細

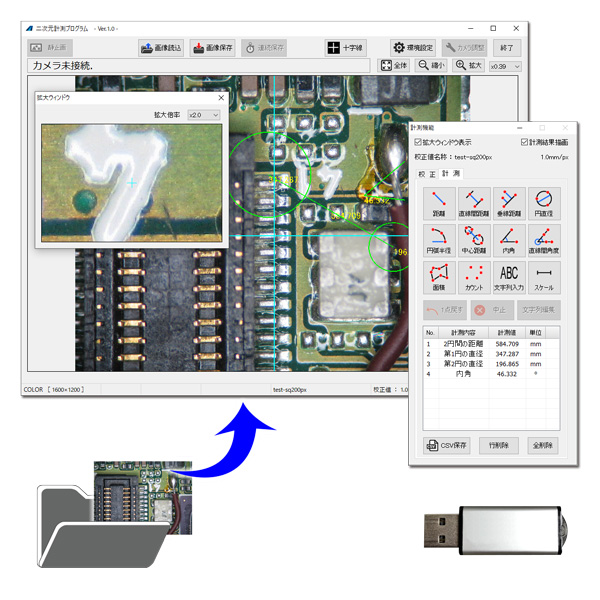

あらかじめ保存してあるPC上の画像(JPEGもしくはBMP形式)を読み込んで、その画像上で、二次元計測をおこなうソフトウェアです。
付属の専用USBライセンスキーをPCへ接続している時のみ、計測ソフトとしてご使用いただけます。


校正値の設定と保存・読み込み

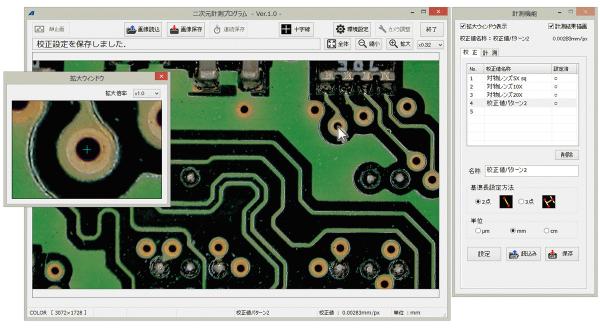

ARU3-MP_CalKirikae.gif初回計測前に設定が必要となる校正値は、複数個設定できます

設定した校正値をクリックするだけで、計測中でも校正値の切り替えが可能です。

また、校正値の「読込み」「保存」ボタンを設けました。
設定した校正値リストを、バックアップ用にPC上の任意の場所へ保存したり、その保存した校正値リストを読み込んで使用したり、といった作業を、かんたん操作でおこなえます。

なお、校正値リストのファイルは、「.clb」という拡張子にて保存されます。

有効な校正値を1つ以上設定したら、計測タブ内にある計測メニューをお使いいただけるようになります。



計測メニューについて

ARU3-MP_KeisokuMessage.gif計測アイコンをクリックすると、その計測メニューに必要な操作方法が、都度、テキストエリアに表示されます。こちらのメッセージに沿って操作するだけで描画できますので、作業を円滑に進められます。

また、計測メニュー操作中は、「(描画した点を)1点戻す」「(描画を)中止」ボタンをお使いいただけますので、効率的に描画作業をおこなえます。




本プログラムで行える計測機能は、下記のとおりです。

・二点間の距離
・二直線間の距離
・指定した直線から任意の点への垂線距離
・三点で指定した円の直径
・円弧の半径
・二円間の中心距離
・三点で指定される内角
・二直線間の角度(内角・外角いずれかを指定)
・クリック点で指定したエリアの面積
・クリックした点の個数カウント
・コメントなどの文字列の入力
・スケール表示(表示位置 右上・右下・左上・左下 から選択可)



計測値の保存

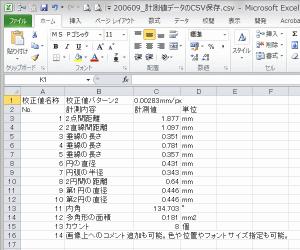

ARU3-MP_CSV.jpg 計測描画を含めた状態で、JPEGもしくはBMP形式で、静止画保存できます。
一時的に、計測描画を非表示にして、元の観察画像のみを保存することも可能です。

各計測数値は、CSV形式で保存することができます。
CSVファイルには、CSV保存時に選択していた校正値の名称や、校正値の基準計算値も記載されますので、保存後の管理や確認時に大変便利です。



十字線表示やスケール表示

ARU3-MP_Jyujisen-Scale-OnOff.gif十字線やスケールの表示が可能です。
また、それぞれのボタンをクリックすることで、表示のON/OFFが可能です。(ボタンの挙動は環境設定で設定します)

十字線は、複数本設定する事もできます
その際、縦線・横線を個別に本数指定も可能です。

スケールの表示サイズも、自由に設定いただけます。
また、スケールの表示位置も、左上・左下・右上・右下の4パターンから選択していただけます。

十字線やスケール表示がONの場合は、画像保存時に、全て一緒に保存されます。OFFの場合は、画像保存時にも保存されません。



線幅や文字サイズ・色、その他の詳細設定

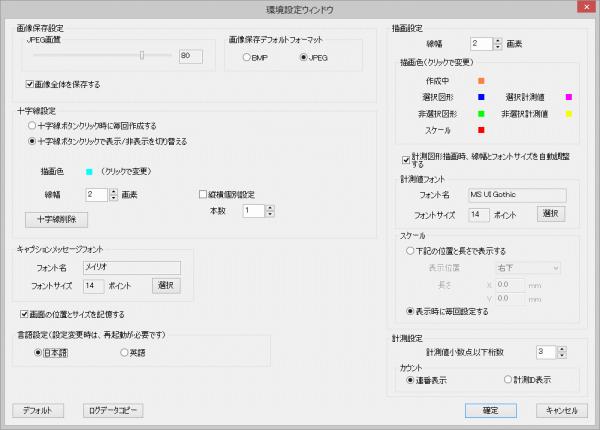

計測メニューや十字線の線幅、数値文字サイズや色、その他の詳細な設定は、「環境設定」にておこなえます。


十字線の本数や、計測値データの小数点以下の桁数なども、こちらでおこないます。
なお、言語設定(英語)への切り替えは、将来対応予定となります。現在はお使いいただけません。(日本語表示のみ)



二次元計測プログラム 仕様

製品型番 ARU3-MP
価格(税抜) 58,000
製品構成 ARU3-MP_set_300x135.jpg・USBライセンスキー(ARU3シリーズ専用)
・CD-ROM(カメラドライバー、計測プログラム)
システム要件 後述のシステム要件を満たすPCをご用意ください
おもな機能 ・静止画保存(BMPもしくはJPEG形式)
・読み込んだ静止画上での二次元画像計測機能
・校正値設定(単位:μ, mm, cm に設定が可能)
・校正値バックアップ、読み込み機能
・ワンクリックで観察画面内への全画面表示が可能
・拡大ウィンドウ表示機能
・計測値のCSV保存、描画画像保存(JPEG or BMP)
・観察画面のPC上への表示位置とウィンドウサイズを記憶
・十字線(複数)表示機能(ON/OFF可)
・スケール表示機能(ON/OFF可)
・描画色、線幅、フォントサイズ変更可
・日本語(英語表記への切替機能は将来対応予定)
オプション製品
校正スケール(対物ミクロメーター) ARJT001 価格 15,000円(税抜)

※ 専用のUSBライセンスキーを接続した時は、計測メニューが表示され、ライセンスキー未検出時には、画像の表示ソフトとしてご利用いただけます。なお、ソフトウェアをインストールしていただくPCの数に、制限はもうけておりません。
※ USBカメラから画像を取り込み、そのリアルタイムビュー画像上での計測が必要な場合は、専用のUSBカメラのご購入が別途必要です。

ご注意 システム要件 : ご購入前に必ずお確かめ下さい。
・モニター解像度 1,440x900(WXGA+)以上
・Windows(R) 7/8.1/10(各32bit・64bit)
・CPU 第2世代インテル(R) Core(TM) プロセッサー・ファミリー以降
・チップセット Intel(R) 6 Series 以降
・RAM 4GB 以上(32bitの場合は2GB以上。ただしできるだけ多いほうが望ましい。)
・USB2.0以上のポート×1口 搭載(USBセキュリティーキー用)
 ※ USB3.0ポートでもお使いいただけます。

※ 上記の条件を満たさないPCでは本製品はご利用いただけません。
※ 上記条件は動作のための最低条件です。上記スペックより余裕をもった高性能PCを推奨します。
※ この計測プログラムでは、「Microsoft Visual C++ 2010」を使用します。
  計測プログラムインストール後に、Microsoft Visual C++ 2010もあわせてインストール可能です。
その他のシリーズ
USBカメラ撮影プログラム ARU3-2234S
価格:123,000円(税抜)
■計測機能(USBライセンスキー)が付属しない、高性能USB3.0カメラの撮影に特化したタイプです。ARU3-MPをすでにお持ちの方が、こちらのセットを追加でご購入いただくと、ARU3-2234Kとしてご利用いただけます。
■セット内容:230万画素USB3.0カメラ 2234+撮影ソフト(注1)
USBカメラ撮影&計測プログラム ARU3-2234K
価格:168,000円(税抜)
■高性能USB3.0カメラに、計測ソフト(USBライセンスキー)が付属したタイプです。
リアルタイムビュー(観察している映像上)でも、二次元計測が可能です。
■セット内容:230万画素USB3.0カメラ 2234+専用USBライセンスキー+計測ソフト(注1)
(注1)ARU3-2234K/ARU3-2234S/ARU3-MPのそれぞれに付属するソフトウェアは、全て同一です。ソフトウェア起動時には毎回、USBライセンスキーや専用USBカメラの接続の有無を自動的に確認し、都度、ソフトの挙動を変更します。
そのため、ARU3-MP(USBライセンスキー:汎用計測ソフト)をお買い求めいただいた方が、後からARU3-2234S(USBカメラ表示)を追加でお買い求めいただくと、ARU3-2234K(USBカメラ計測)としてお使いいただけます。
ただし、ARU3-2234K(USBカメラ計測)はセット品特別価格を設定させて頂いております。ARU3-2234SとARU3-MPをそれぞれ単体でお買い求めいただく場合は、ARU3-2234Kのセット価格よりも高額となりますので、ご注意ください。
